Einführung
Im modernen BauingenieurwesenVerbundfundamentewerden häufig verwendet, um die Leistung bei schwachen Bodenverhältnissen zu verbessern, die strukturelle Lasten nicht sicher tragen können. Durch Kombinierennatürlicher Bodenmitkünstlich verstärkte ElementeVerbundfundamente bilden ein System, in dem beide Komponenten zusammenarbeiten, um Lasten zu tragen und Setzungen zu kontrollieren.
Dieser Ansatz ist für darauf aufbauende Projekte unerlässlichweiche oder problematische Böden, wo herkömmliche Fundamente möglicherweise nicht den Anforderungen an Tragfähigkeit und Stabilität genügen. Dieser Artikel bietet einen umfassenden Überblick über Verbundfundamente, einschließlich ihrer Definition, Verstärkungsmechanismen, Klassifizierung und kritischen Entwurfsbedingungen.
Was ist ein Verbundfundament?
Unter einem Verbundfundament versteht man ein Bodensystem, bei dem:
Derkünstliche Verstärkungselemente
👉 tragen gemeinsam und koordiniert die einwirkenden Strukturlasten
Der Zweck der Verwendung eines Verbundfundaments besteht darin:
ZunahmeTragfähigkeit
VerbessernScherfestigkeit
ReduzierenSetzung und Verformung
ErweiternGesamtstabilität der Struktur
Anwendbare Bodenbedingungen
Verbundfundamente werden typischerweise dann eingesetzt, wenn natürliche Böden unter Belastungsbedingungen die technischen Sicherheitsanforderungen nicht erfüllen können. Diese Böden werden oft als bezeichnetschwache Fundamente, ein relatives Konzept, das Folgendes umfasst:
- Weicher Ton
- Torfboden
- Salzhaltiger Boden
- Lose Aufschüttung oder neu gewonnenes Land
- Komprimierbare oder kollabierbare Böden
Da es keine strenge Grenze gibt, die schwachen Boden definiert, kann jeder Boden, der die strukturellen Leistungsanforderungen nicht erfüllt, erforderlich seinFundamentverbesserung.
Arten der Bewehrung in Verbundfundamenten
Die Wirksamkeit von Verbundfundamenten hängt davon abkünstliche Verstärkungselemente, die in drei Haupttypen eingeteilt werden können:
Horizontale Verstärkungssysteme
Die horizontale Bewehrung wird hauptsächlich verwendetgeosynthetische Materialien, wie zum Beispiel:
Diese Materialien interagieren mit dem Bodenmechanische Unterschiedean Steifigkeit und Festigkeit.
Arbeitsmechanismus:
Boden bietetReibungswiderstandzur Verstärkung
Verstärkung sorgtEinschluss und Zugfestigkeitzum Boden
Durch diese Interaktion entsteht einSystem zur gegenseitigen Lastverteilung-, Verbesserung:
Bodenfestigkeit
Strukturelle Steifigkeit
Lastverteilung
Ein wesentlicher Effekt ist die Erzeugung zusätzlicherBegrenzungsdruck, was wie eine Erhöhung des scheinbaren Zusammenhalts im Boden wirkt.
Vertikale Verstärkungssysteme
Bei der vertikalen Verstärkung handelt es sich um eine Installationsteife Einschlüsse (Haufen)in den Boden, wie zum Beispiel:
Kalk-Bodenhaufen
Kieshaufen
Tiefe Mischsäulen
Strahlinjektionspfähle
Einfache Betonpfähle
Rohrpfähle
Hochmodulpfähle ersetzen oder verbessern schwachen Boden
Die Last wird teilweise auf die Pfähle übertragen
Die Belastung des umliegenden Naturbodens wird reduziert
Das verbessert:
Tragfähigkeit
Siedlungskontrolle
Gesamtsteifigkeit des Fundaments
Wenn die Last jedoch fast vollständig von Pfählen getragen wird, verhält sich das System möglicherweise nicht mehr wie ein Verbundfundament, sondern wird zu einemPfahlgründungssystem.
Drei-Dimensionale Verstärkungssysteme
Eine dreidimensionale Verstärkung wird typischerweise durch erreichtVerfugungstechniken, wie zum Beispiel:
Permeationsinjektion
Verdichtungsmörtel
Bruchinjektion
Diese Methoden:
Bodenpartikel mit Fugenmörtel verbinden
Bilden „wurzelähnliche“ Strukturen innerhalb der Bodenmasse
Bietet sowohl Halt als auch strukturelle Festigkeit
Grobkörnige Böden (Permeationsinjektion)
Löss und tragfähige Böden (Bruchinjektion)
Dieser Ansatz verbessert:
Bodenintegrität
Tragfähigkeit-
Stabilität unter Last
Entstehungsbedingungen von Verbundfundamenten
Eine entscheidende Anforderung an ein Verbundfundament ist:
Koordinierte Lastverteilung zwischen Naturboden und Bewehrungselementen
Grundprinzip:
Beide Komponenten müssen sich aktiv an der Lastaufnahme beteiligen.
Gemeinsame Designherausforderung
Wenn:
Die Bewehrungselemente (z. B. Pfähle) tragen den größten Teil der Last
Der natürliche Boden trägt nur sehr wenig dazu bei
Dann das Systemfunktioniert nicht als Verbundfundament
Stattdessen verhält es sich wie einPfahlgründung, was sowohl die Designphilosophie als auch die Kostenstruktur verändert.
Rolle der Polsterschicht
Um eine ordnungsgemäße Lastverteilung sicherzustellen, aPolsterschichtwird häufig über vertikalen Bewehrungssystemen angebracht.
Verteilen Sie die Spannung zwischen Pfählen und Boden
Koordinatendifferentialverformung
Verbessern Sie das Load-Sharing-Verhalten
Wichtiger Hinweis:
Wenn die Polsterschicht istzu dünn, kann es Stress nicht effektiv ausgleichen
Dies kann die Bildung eines echten Verbundfundaments verhindern
Daher ist die richtige Gestaltung der Polsterschicht wichtigessentiellzur Erreichung der vorgesehenen technischen Leistung.
Was ist KEIN Verbundfundament?
In der Ingenieurpraxis werden einige Bodenverbesserungsmethoden fälschlicherweise als Verbundfundamente klassifiziert.
Die folgenden Methodengehören NICHT zu Verbundgründungssystemen:
Vorgefertigte Vertikalabläufe (PVD)
Vollständiger Bodenaustausch
Vorspannung (einschließlich Zuschlag und Vakuumvorspannung)
Diese Methoden verbessern die Bodeneigenschaften aberErstellen Sie kein Lastverteilungssystem zwischen Boden und Bewehrung, was das charakteristische Merkmal von Verbundfundamenten ist.
Technische Vorteile von Verbundfundamenten
Bei richtiger Auslegung bieten Verbundfundamente Folgendes:
ErhöhtTragfähigkeit
VerbessertScherfestigkeit
ReduziertSetzung und unterschiedliche Verformung
Erweitertlangfristige-Stabilität
OptimiertBaukostenim Vergleich zu Tiefgründungen
Sie werden häufig verwendet in:
Autobahnen und Eisenbahnen
Industrieanlagen
Hafen- und Meerestechnik
Städtische Infrastrukturprojekte
Empfohlener Anbieter von Geokunststofflösungen

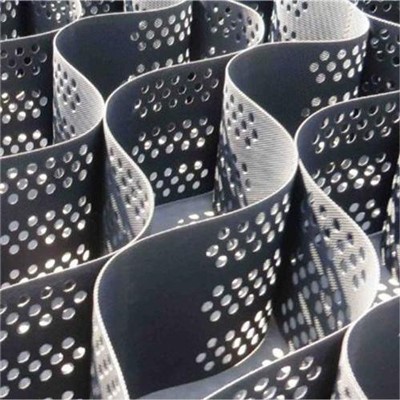

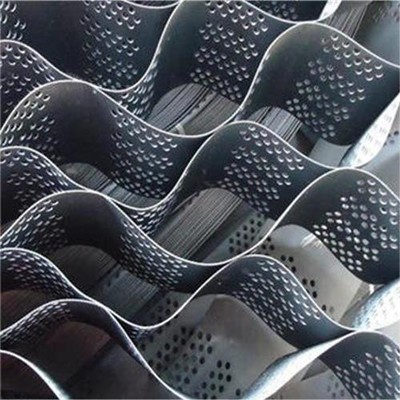

Bei Projekten mit horizontalen Bewehrungssystemen wie Geogittern und Geozellen ist die Auswahl eines zuverlässigen Lieferanten von entscheidender Bedeutung.
Hangzhou Weiwo Geosyntheticist ein professioneller Hersteller, der sich auf geosynthetische Materialien spezialisiert hat, die in Verbundgründungssystemen weit verbreitet sind.
Ihre Produktpalette und Fähigkeiten umfassen:
- Hochleistungs-Geogitter, Geozellen und Geotextilien
- Lösungen zur Bodenverstärkung und Fundamentstabilisierung
- Fortschrittliche Herstellungsprozesse gewährleisten eine gleichbleibende Qualität
- Anpassbare Spezifikationen für unterschiedliche technische Bedingungen
Ihre Produkte werden häufig eingesetzt in:
- Verbesserung des Straßen- und Eisenbahnuntergrunds
- Projekte zur Behandlung weicher Böden
- Hangsicherungs- und Rückhaltesysteme
Mit ausgeprägter technischer Expertise und internationaler Projekterfahrung sind sie ein vertrauenswürdiger Partner für globale Auftragnehmer und Ingenieurbüros.
Erfahren Sie hier mehr über ihr Unternehmen:
https://www.geosynthetictech.com
Abschluss
Verbundfundamente stellen eine hochwirksame Lösung zur Verbesserung schwacher Böden dar, indem sie natürlichen Boden mit technischen Verstärkungssystemen integrieren. Ob durch horizontale Geokunststoffe, vertikale Pfähle oder dreidimensionale Injektionen, der Schlüssel liegt im Erreichenkoordiniertes Tragverhalten.
Das Verständnis der Mechanismen, Klassifizierung und Designanforderungen von Verbundfundamenten ist für die Gewährleistung der Projektsicherheit, Effizienz und langfristigen Leistung von entscheidender Bedeutung. Für internationale Einkäufer und Ingenieure ist die Kombination von richtigem Design mit hochwertigen-Materialien die Grundlage für eine erfolgreiche Infrastrukturentwicklung.
